XFD - 12 Laboratorie Multi - Cell Flotation Machine

Specifikationer og tekniske parametre

INtroduktion af struktur

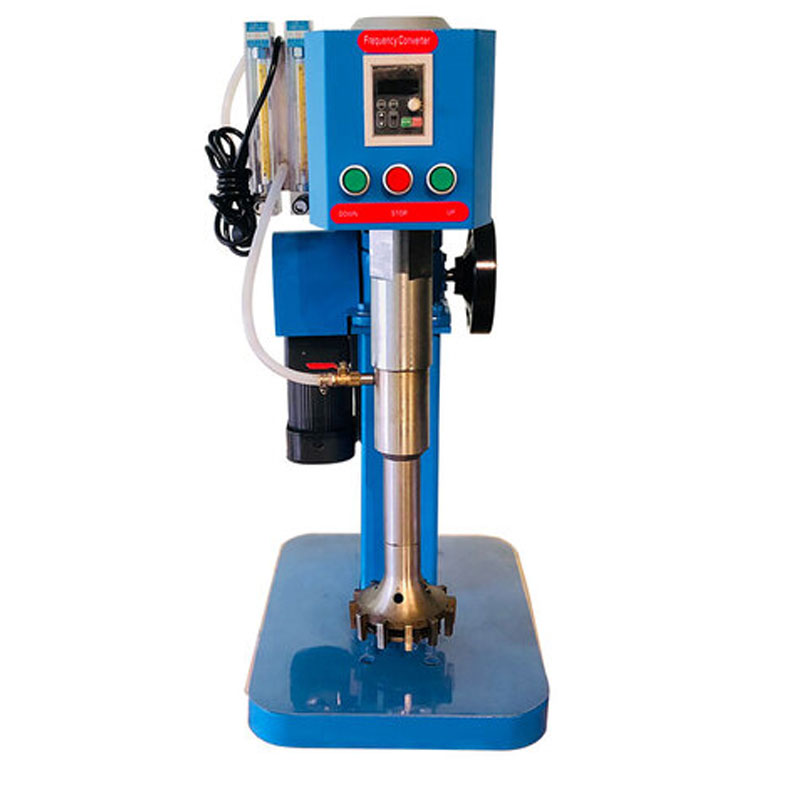

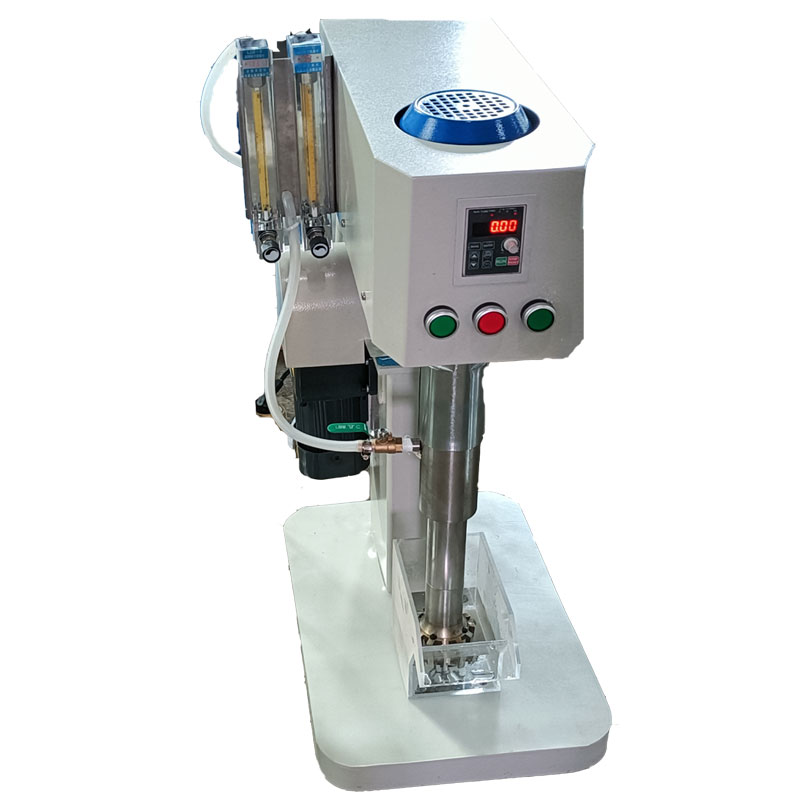

XFD - 12 Laboratorieflotationsmaskine er sammensat af følgende hovedkomponenter: løftemekanisme, stepless transmissionsmekanisme, kropsdel, stator, rotordel og kontrolafbryder. Alle komponenter er forbundet til den lodrette kolonne. Hovedakslen roterer i urets retning, motoren driver skovlhjulet til at rotere gennem hovedakslen, og gearkassen håndhjul kan drejes for at justere skovlhjulets hastighed. Juster inverterknappen for at indstille pumpehjulets hastighed.
Hovedskaftets løft er drevet af motorudstyret gennem gearkassen, kør liften til den krævede position, tryk på stopkontakten. Når du falder ned, skal du trykke på knappen faldende på grund af rejsekontakten, den automatisk stopper, når den når bunden.
Tanklegemet er fastgjort på det firkantede hul på basen med fire cylindriske stifter i bunden af ​​tanken.

Bemærk: Når du løfter konvertering, er det nødvendigt at trykke på stopknappen, før du konverterer løftarbejdet. Hold dig ikke væk fra operatøren under løftoperation.

Installation, justering, driftsmetode

Flotationsmaskinen er installeret på arbejdsbordet, og niveauet kan justeres med fire basiskskruer;
Når motoren er tilsluttet, skal retningen af ​​gasrotation kontrolleres, og hovedakslen, der drives af motoren, skal drejes i med uret;
Flotationsmaskinens hastighed reguleres af frekvensomformeren. Maskinen kan også justere hastigheden, når du kører; Hastigheden kan vises på LCD -måleren på kontrolpladen.
Derudover er maskinen udstyret med et rystende håndtag, som også kan kræves eller fint - indstillet til at tilpasse sig blandingsbetingelserne. Det skal bemærkes, at håndtaget inden den elektriske løftning, skal håndtaget trækkes ud og derefter foldes til indersiden af ​​rysten for at forhindre personale i det elektriske løft, og personalet skal ikke være tæt på det rystende hjul, når det elektriske løft udføres.
Skovlhjulet, statoren og den hule skaft kan udskiftes. Skarhjulet er forbundet med den højre skrue på hovedakslen, statoren er forbundet med venstre skrue på den hule ærme, og den hule skaft er forbundet med den venstre skrue på maskinens hoved.
Den cirkulerende cylinder er forbundet med statoren lige med tre gummibælter.

Vedligeholdelse og forholdsregler

Ventilen på den hule skaft er den vigtigste ventil for gasstien, der skal afskæres og tilsluttes, og ventilen på flowmeteren er den fine - indstillingsventil. Vær opmærksom på åbnings- og lukningssekvensen for at forhindre, at massen skynder sig ind i flowmeteren. Når du åbnes, skal det være: Start motoren - Åbn hovedventilen - Åbn bøden - Tuningsventil; Lukning skal være: Luk hovedventilen - Sluk for motiv.
Forseglingsringen i den øverste ende af den hule skaft skal kontrolleres regelmæssigt for at forhindre, at massen lækker ind i lejet på grund af dens skade.
Efter installation og vedligeholdelse skal lufttætheden i det rene vand kontrolleres i begyndelsen af ​​driften, det vil sige, efter at have lukket hovedventilen, startende hovedakslen, ikke frigøres bobler omkring statoren efter start, skal vandet tilsat være i overensstemmelse med tankenes nominelle volumen, og dens hastighed er den højeste hastighed, når luften ikke er i klem fra cirkulationscylinderen.
Efter at flowmåleren er fjernet fra systemet, ændres maskinens inspirerende kapacitet meget, hvilket skal være opmærksom på, når man bruger.

Liste over at bære dele og tilbehør

En detaljeret liste er vedhæftet

Liste over iført dele
