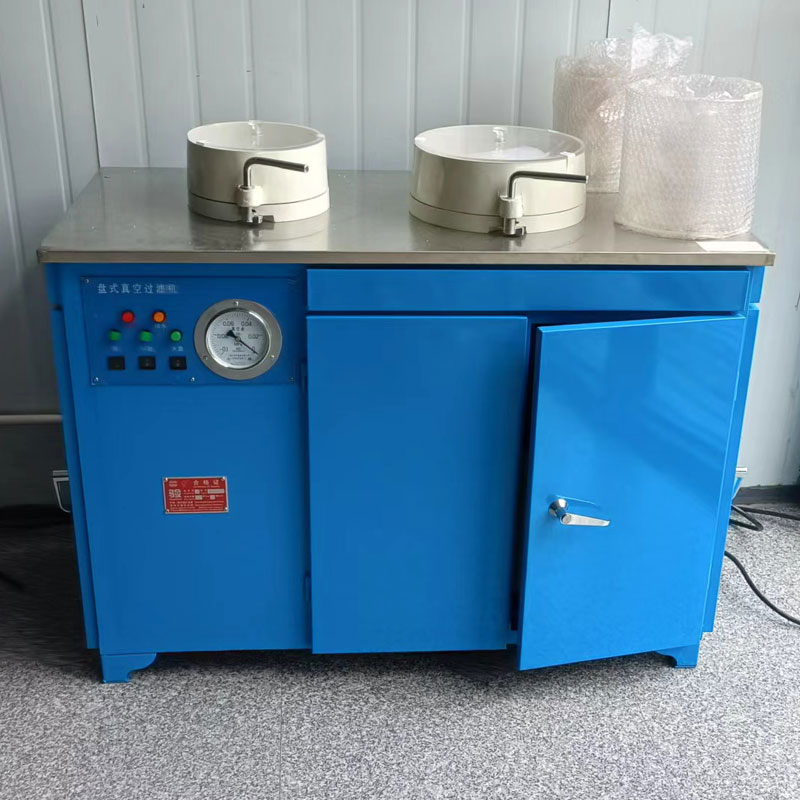

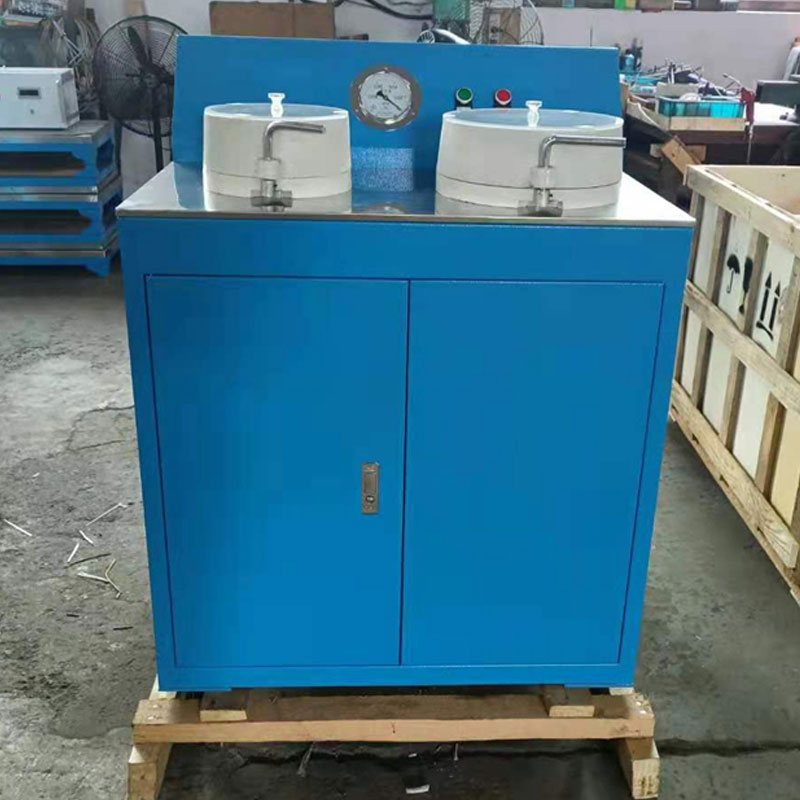

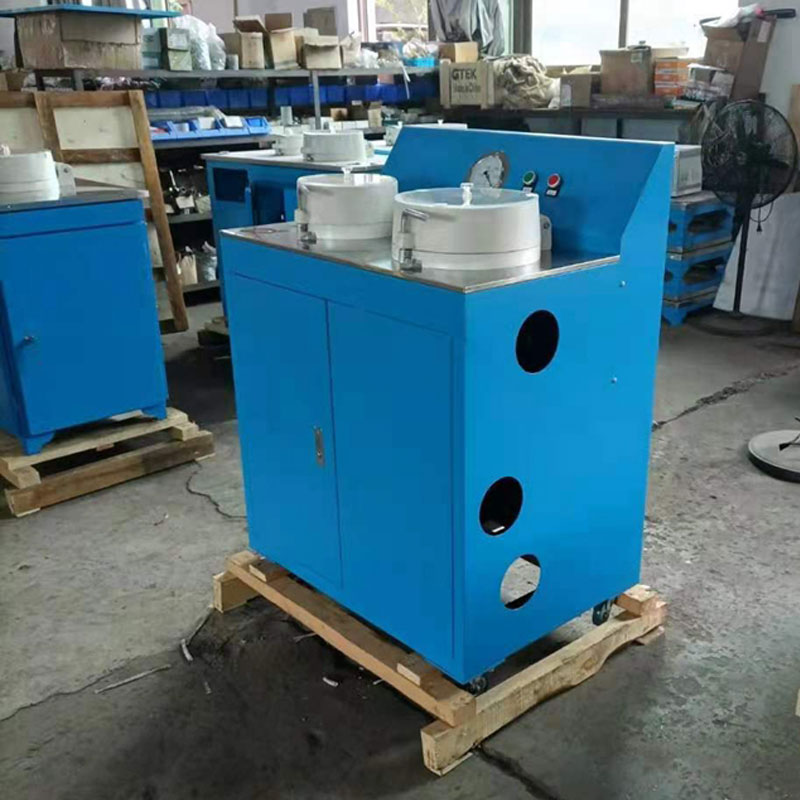

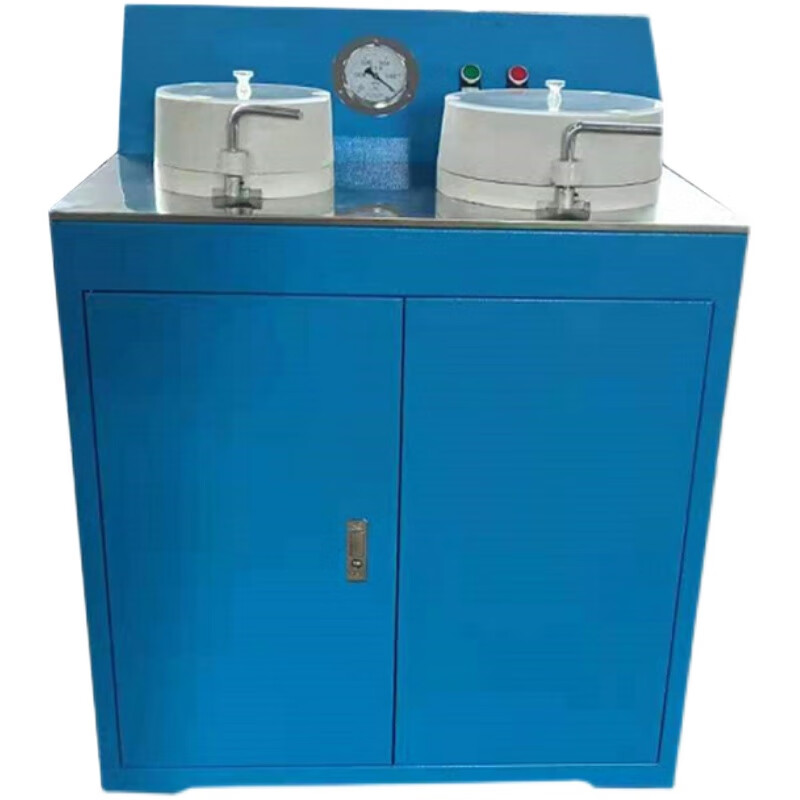

DL - 5C vakuumski filter za disk

Kratki opis:

jedan. Koristiti

Ova mašina je vrsta povremene ili kontinuirane laboratorije za filtriranje, pogodna za preradu mineralne prerade, metalurgije, geologije, hemijsku industriju, građevinske materijale, naftu, papir, umjetne kristale i male tvornice za dehidraciju proizvoda, čvrsto se koristi.
Oprema ima prednosti jednostavne strukture, jednostavan rad, jednostavno održavanje, pouzdan rad, stabilne performanse, visoku efikasnost filtracije, multi - svrhe itd.

Dva, glavna tehnička parametara
1, Filter Disk prečnik: velika ploča φ260mm, mala ploča φ200mm
2, Filterski kapacitet diska: veliki kapacitet ploče 4,2 litre, mali kapacitet ploče 2,5 litara
3 Koncentracija pulpe: oko 10% - 30%
4, veličina celuloze: 0 - 0,8 mm
5, Težina uzorka filtera: velika ploča u keks Težina ne prelazi 600 grama, mala ploča u keks Težina ne prelazi 150 grama.
6, Vrijeme filtracije: Opći materijal 5 - 10 minuta
7, Vagura za torte filter: 10 - 25%
8, ograničenje vakuuma: 4000p
9. Napajanje: 380V
10, cijela potrošnja električne energije: 1.5kW
11. Brzina pumpanja: 30m³ / h
12. Ukupna težina: oko 110kg

Tri. Kratko uvođenje strukture i principa rada

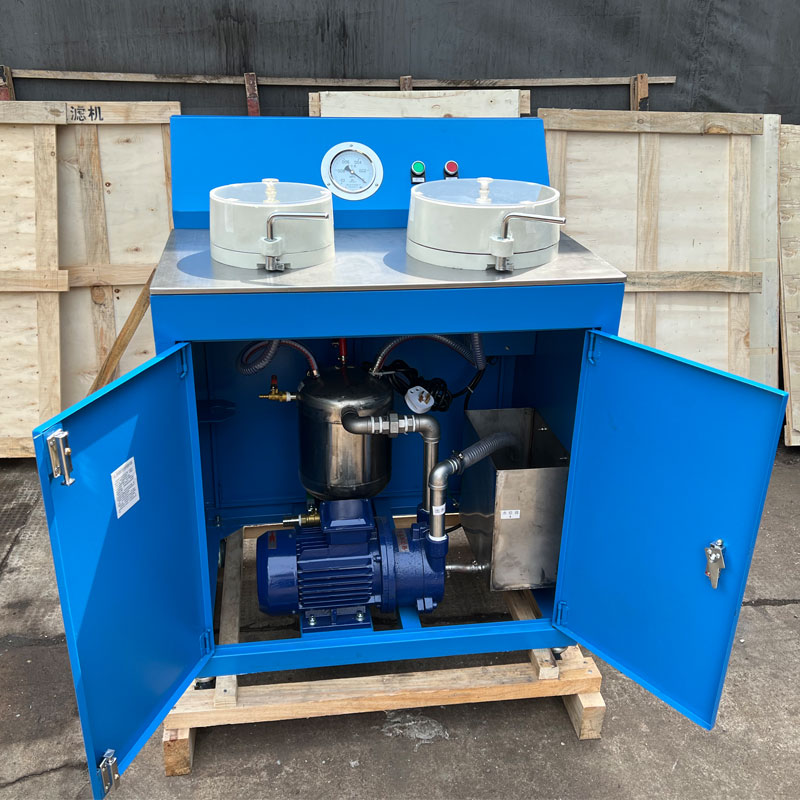

Oprema se sastoji od šasije, velikog i malog filterskog diska, crpne cijevi, vodovodnu cijev, električni uređaj, vakuum pumpa, vakuumski spremnik itd.
Oprema koristi negativni pritisak koji generiran operacijom vakuumske pumpe za vodu za filtriranje pulpe i može kontinuirano pumpati i isprati filtrirani tekućinu. Vakuum pumpa direktno vozi motorom od 1,5 kW i može proizvesti 560 - 650 gonada negativnog pritiska kada se pokreće (kada je visina 0). Sustav filtra sastoji se od velikih i malih filter diskova, odvodnih cijevi, vakuumskih spremnika i vakuumskih mjerača.
Četvrta, instalacija, upotreba i održavanje
Nakon što se oprema raspakira, očistite mast za pakiranje i provjerite zatvarače

Pet, vakuum pumpa može propasti

neispravnost	Uzrok greške	Načini eliminacije
Vakuum pad	· 1, lažni zrak	1, Ponovno instalirajte cijev vakuumski sistem. 2, Popravite curenje zraka u zavarivanju.
	2, curenje zraka na priključku pumpe	1, zamijenite za brtvu i brtvu Ponovo sastavite i čvrsto pritisnite.
	3, curenje zraka u mehaničkoj brtvi	1, popravite ili zamijenite mehaničke brtve. 2, podešavanje opružne tlake.
	4, dva kraja habanja rotora i bočni čišćenje povećavaju se .	1, prilagodite bočno odobrenje. 2, zamijenite ili popravite impeler i druge dijelove za habanje, obnavljajte originalni povratnicu (unutar: 0,07 - 0,10 mm, van: 0,12 - 0,16 mm)
	5, temperatura vode je previsoka i voda nije dovoljna .	1, smanjite temperaturu ulaznog voda. 2, eliminirajte trenje grijanje dijelova u pumpi. 3, prilagođeni unos.
podupio	Istih pet razloga kao i vakuumski kapi	Isto kao 11 metoda isključenosti za vakuum pad
Struja motora iznenada se diže	1, aksijalni pokret između rotora i motornog rotora uzrokuje trenje između rotora i krajnjeg lica.	Aksijalna sila opružne perilice tipa talasa na bočnom kraju vanjskog prstena motornog ležaja prilagođava se kako bi se uklonila pojava aksijalnog pokreta.
	2, tokom rada, strana tijela ulaze u šupljinu pumpe, uzrokujući trenje ili zaglavljevanje između rotora i drugih dijelova.	1, sprječavaju ulazak u strano tijelo. 2, izvadite pumpu da uklonite strane materija i popravite trenje i trošenje površine.
	3, u ispušnom cijevi postoji strano tijelo i ispuh je blokiran.	Ukloniti strane materija, napravite ispuh glatke .
Opterećenje motora je visoko tokom rada	1, višak unosa.	Prilagođeni unos
	2, disk ispušni ventil ne uspijeva.	Popraviti ili zamijeniti disk ispušnog ventila
	3, aksijalna sila dva ležaja motora je velika	Rastavite dva poklopca motora i prilagodite pritisak opružnih podloška na dva ležaja.
Smanjite teško pokretanje	1, nakon dugog isključivanja, hrđe unutar pumpe.	Uklonite poklopac ventilatora motora i okrenite ventilator motora tako da se može fleksibilno rotirati prije početka.
Smanjite teško pokretanje	2, izduvna cijev je teško blokirana	Uklonite strane materija, glatki ispuh.
Nenormalan zvuk	1, previše ili premalo unosa vode	Reguliranje unosa vode
	2, drobilica oštrice	Zamjena rotora
	3, krhotine u pumpi	Isključite za uklanjanje krhotina

Kontaktirajte sada

Detalj proizvoda

Oznake proizvoda

Slike proizvoda

Parametri proizvoda

Predmet	Jedinica	XTLZ260 / 200	DL - 5c
Disk prečnik	mm	Veliki disk: 260 mm, mali disk: 200 mm	Veliki disk: 240mm, mali disk: 120mm
Volumen diska	L	Veliki disk: 4,2l, mali disk: 2,5l	Veliki disk: 3,6l, mali disk: 0,64l
Pritisak vakuuma	KPA	Manje od 91.2	Manje od 91.2
Gustina pulpe	%	10 - 30	10 - 30
Veličina ulagača	mm	Manje od 0,5	Manje od 0,5
Suhi materijal	g	Veliki disk manji od 600g, mali diskovi od 150g	Veliki disk manje od 500g, mali diskovi od 100g
Vrijeme filtracije	min	5 - 10	5 - 10
Vrijeme ispuštanja vode	s	30	30
Snaga	kw	1.5	1.5
Veličina dimenzije	mm		1080x530x930
Težina	kg	160	160
