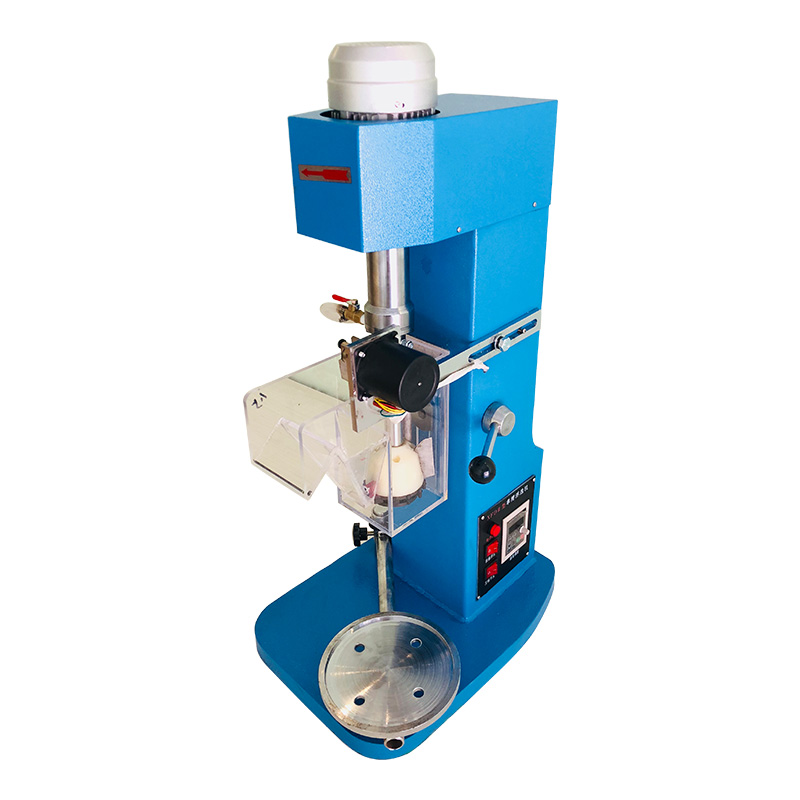

XFDII Lab Flotation Machine

Kort beskrivelse:

1. brug:
XFDII -type flotationsmaskine bruges i laboratoriet til flotation af en lille mængde malmprøver i geologi, metallurgi, byggematerialer, kemiske og andre industrielle laboratorier.
2. Structure Introduktion:

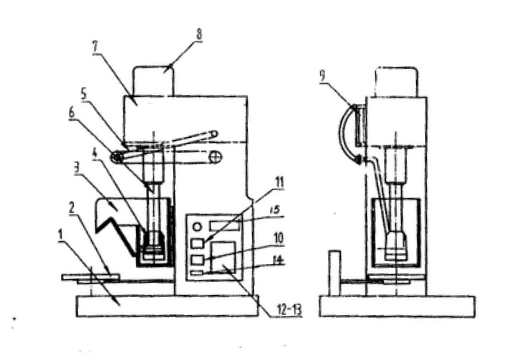

XFDII -serie Flotationsmaskine er sammensat af følgende hovedkomponenter

(1) Ramme (2) Understøttende plade (3) Tanklegeme (4) Blandingsdel (5) Skrabningsdel (6) Spindeldel (7) Shield (8) Motor (9) Flowmeter (10) Kontrolafbryder (11) Scraper switch (12) Frekvenskonverter (13) Justeringsknap (14) Inflation Switch (15) Temperaturkontrolafbryder.

Alle dele er fastgjort til kroppen, og hovedakslen roterer med uret for at producere tre forskellige hastigheder gennem forskellige bæltesporspindler; Rotationen af ​​skraberen drives af skrabermotoren gennem remskiven, og skraberens placering kan justeres med skålmøtrikken.

3.Operationssekvens:

1), opret forbindelse til strømforsyningen i overensstemmelse med reglerne;
2), teststart:
Kontroller retningen for spindelrotation, skal være rotation med uret, hvis ikke, skal ændre fasesekvensen for strømforsyningen, så motoren kan begynde at arbejde efter med uret rotation.
Hæld først mineralprøven og vandblandingen i tanken, start motoren, spindlen roterer, skovlhjulet i tanken begynder at omrøre og derefter åbne ventilen for inflation, efter at have tilsat det krævede middel, kan skummet dannes. Tænd for skrabermotorskiftet for at dreje skraberen, så kan skummet skrabes ud af hakket, materialet boksen placeres på arbejdsbordet, skummet kan skrabes ud efter behandling, du kan få de krævede mineralarter.

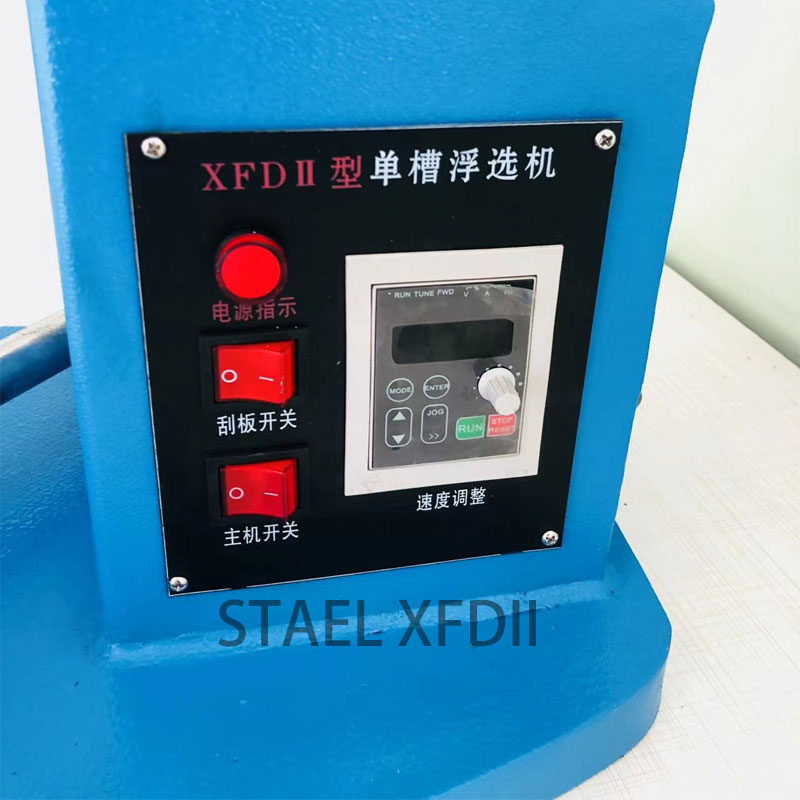

4. Betjening af frekvensomformer:

1. Når udstyret er tændt normalt, kan konverteren først startes efter driftsboksen for konverteren viser normale arabiske cifre.
2. Hvis frekvensomformeren skal startes, skal du trykke på den grønne knap (kør) på driftsboksen for at starte frekvensomformeren.
3. Hvis der er behov for hastighedsregulering, kan potentiometeret roteres på driftspanelet. Retningen med uret er den maksimale hastighed, og den modsatte retning er nul (normal hastighedsdisplay 0 - 2800).
4. Tostop enheden, tryk på den røde knap (stop/nulstilling).
5. Hvis betjeningsboksen for konverteren viser unormale engelske bogstaver, kan den nulstilles ved at trykke på den røde knap (stop/nulstille). Hvis det ikke kan nulstilles, kan det slukkes, indtil der ikke er nogen skærm på panelet.
6. Læs brugervejledningen til specifik parameterændring og frekvensomformerforbindelse.

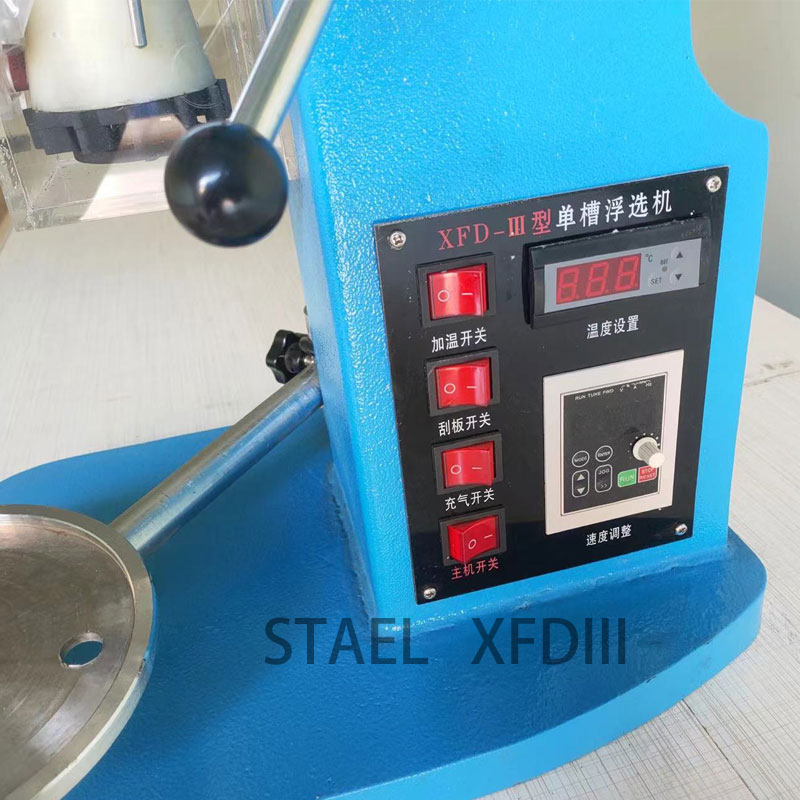

5. Justering af temperaturkontrolinstrument Se manualen.

6. Betjening og vedligeholdelse:

1) Før hvert arbejde skal vi først kontrollere, om hakket er blokeret, om pumpehjulet falder af og bæltekollokationen, skruforbindelse og derefter begynde at arbejde.
2), skal smøreolie tilsættes til leddet i hver rotation, og fedt skal ændres mindst en gang i tre måneder ved lejet. (Smeltningspunktet for fedt skal være større end eller lig med 100 grader)
3), efter hver brug, til at rengøre tanklegemet, pumpehjulet og tørt; Hold maskinen holdbar, ren og smuk.
4), når du udskifter skovlhjulsstatoren, skru først skovlhjulet, løsne derefter fastgørelsesskruerne på statoren og underkroppen, og udskift pumpehjulet og statoren med en ny.
5), at flytte flotationsmaskinen, skal vægtpunktet være på kroppen, ikke på nogen dele, for at undgå skader.
6), arbejdstemperatur for flotationstank er 15 - 50 grader
7) er opvarmestangen forbudt at køre uden papirmasse.

Otte. Liste over sårbare dele:
