Magnetisk separationsrør

1.Principle:
XCGS - Type magnetisk rør er i C -type elektromagnet mellem to ekstremer, udstyret med glasrør til at udføre frem- og tilbagegående bevægelse og sving, ved at sortere prøven gennem et magnetisk felt, er den magnetiske del fastgjort til væggen nær de ikke - magnetiske dele i den mekaniske bevægelse er vask og udløbsvand.
2. Type Structure Introduktion:

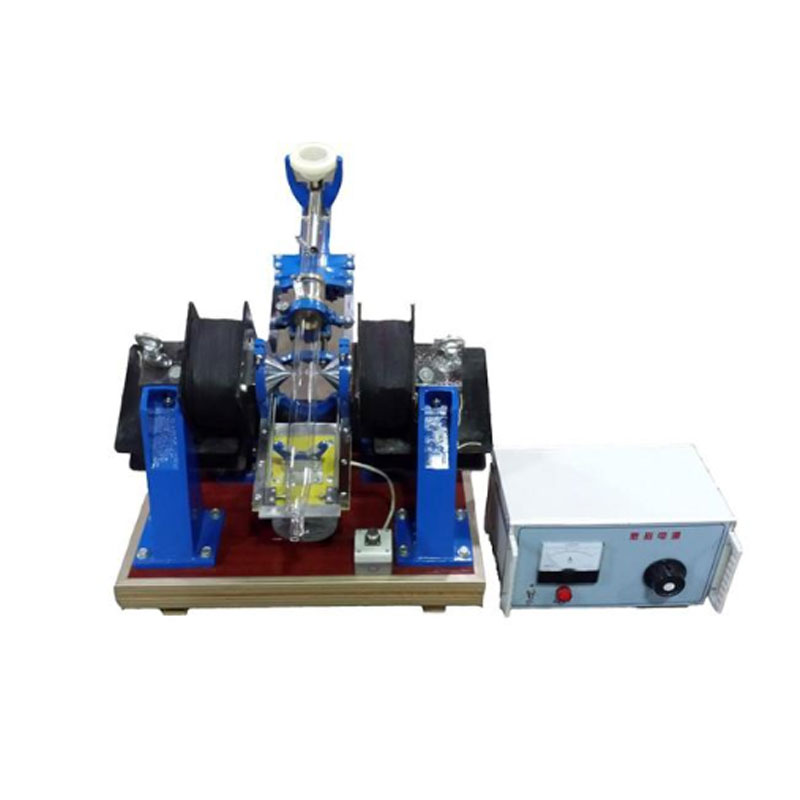

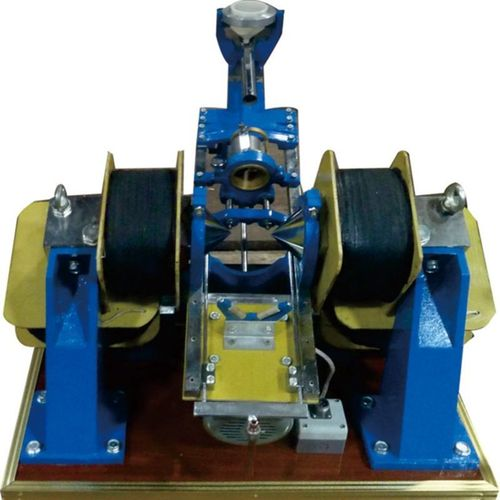

XCGS - Magnetisk separationsrør er sammensat af værts- og excitationstrømforsyning. Værten som vist i figur (a). Installeret på bunden af ​​beslaget (4) (5) er ved kerne C (1) og feltviklingen (3) fast understøttelse, i det ekstreme med magnetisk fluxbøjle (6) for at holde beslag (7). Glasrøret (2) er indlejret i den cirkulære ring (11) og placeres mellem magnetpolerne gennem glidende rammen (10). Motoren (8) får den til at svinge gennem reduktionsmekanismen (9) ved hjælp af krumtapen (12). Glasrørenhed med vandret linje til 0 °, 40 ° vinkel. Rørets frem- og tilbagegående bevægelsesslag er 40 millimeter, og svingen er 45 °. Den øverste ende af røret er åbent, og testmaterialet gives herfra. Den nederste del af røret er slank. Et gummirør med en klemme kan placeres over dens slanke del. Klemmen bruges til at justere vandstrømmen ud. Det skylningsvand indsprøjtes fra det øverste grenrør i glasrøret.

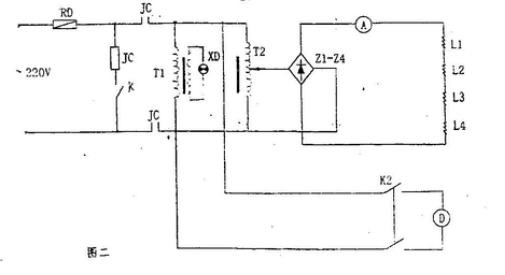

3.elektrisk princip:

4.Installation og drift og spørgsmål, der har brug for opmærksomhed på installation:
XCGS - Type Magnetic Separation Tube vært og excitationskraft, der lige er placeret på trærammen, inden brug skal fjernes alt indpakningspapir, tør rust - Proof Oil og kontroller, om al fastgørelsesskrue løsnes, det kan kun bruges efter at have bekræftet, at den mekaniske driftsdel og alle svejsepunkterne for delen er i normal tilstand. På excitation og excitation strømforsyninger og vært for motorens kraft kan du starte idriftsættelse (i indgangsspændingen 220 V + 10 V kan excitationsstrøm justeres til den største 4 A). Tilslut glasrøret med en gummislange for at fylde vand, og fastgør en blød gummislange til den øverste ende af glasrøret.
