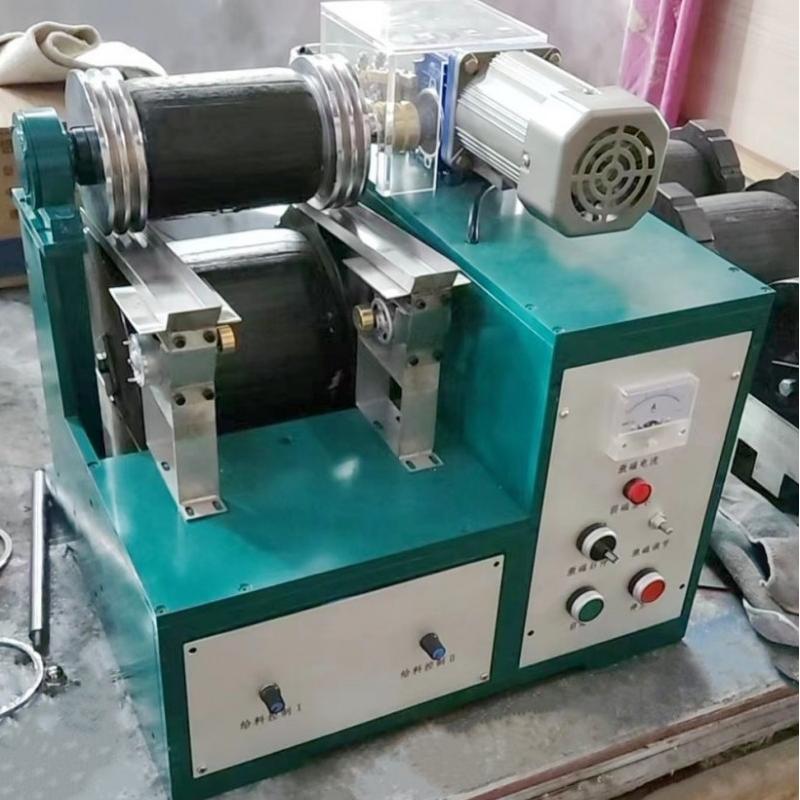

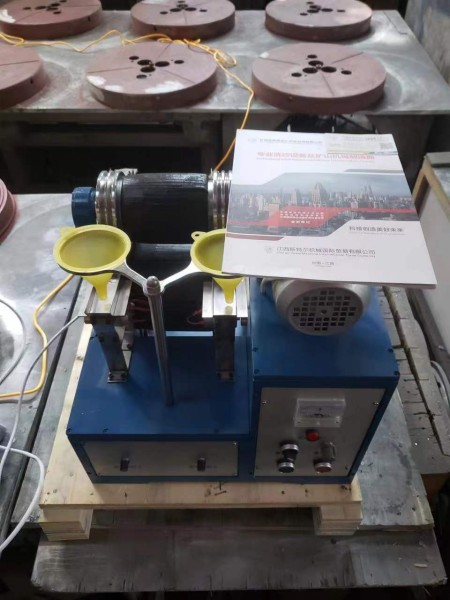

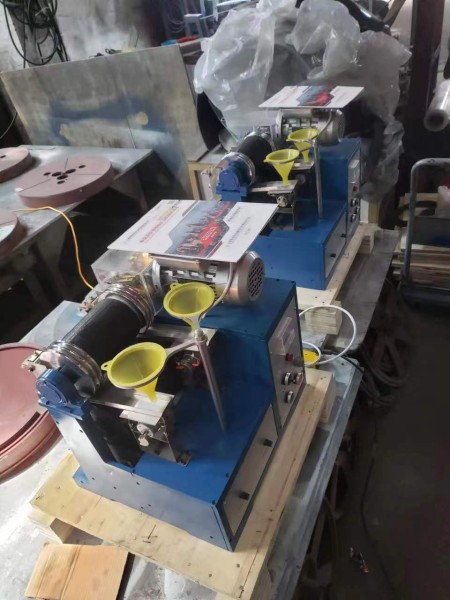

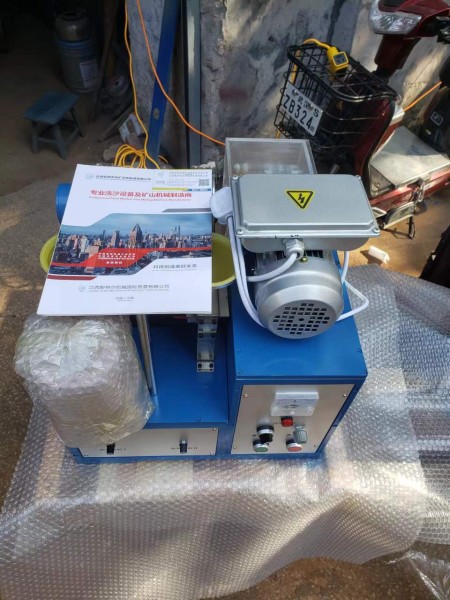

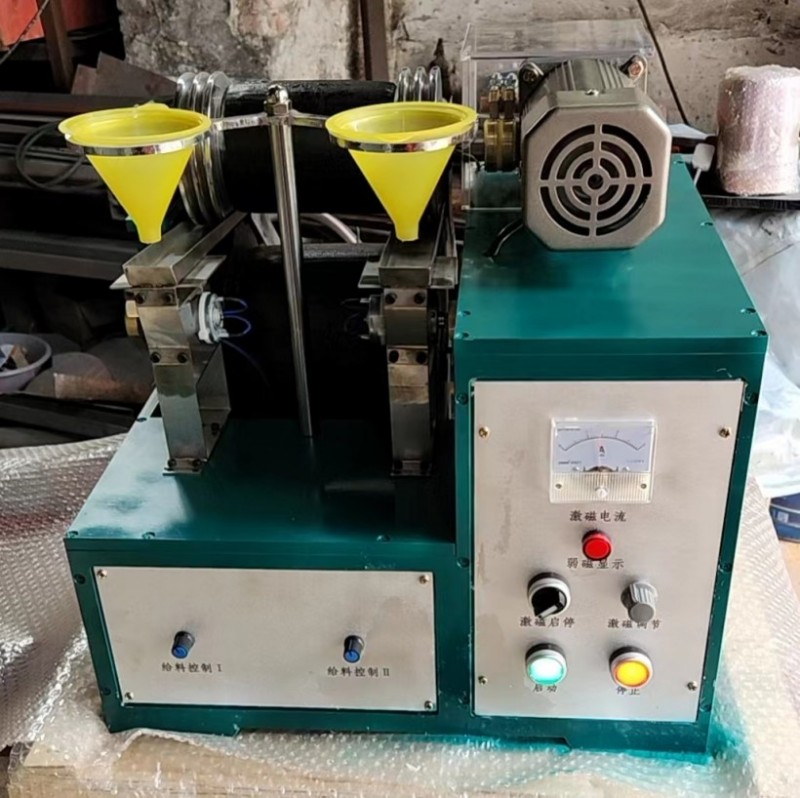

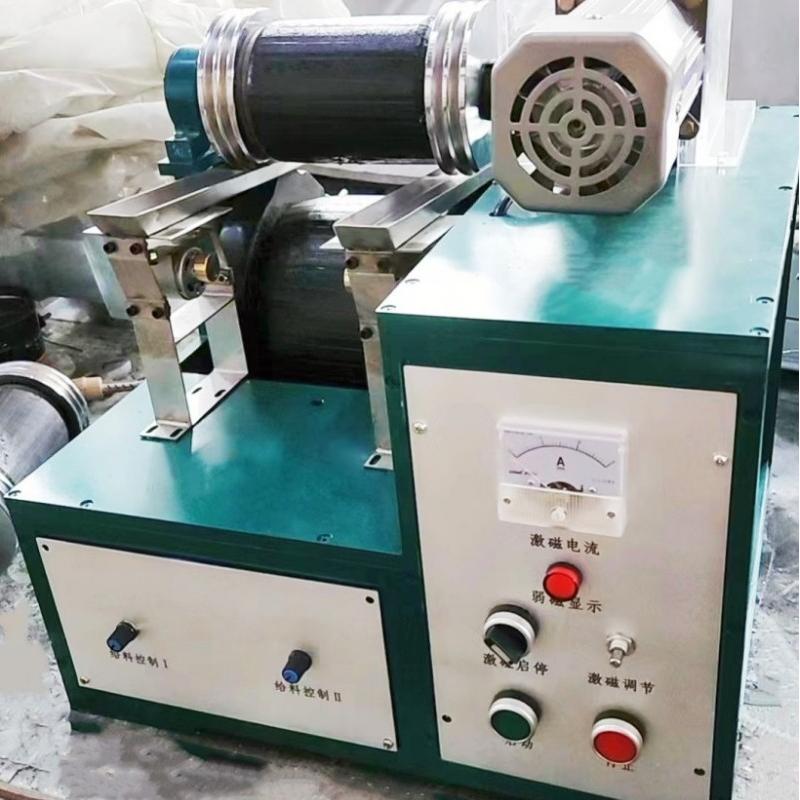

Xcgⅱroller tør magnetisk separator

UDVIKLINGER FOR UDVIKLINGER

1. rulle størrelse: diameter φ120 mm bredde (dobbeltarbejdende ansigt) 30+30 mm
2. Maksimal magnetfeltstyrke: 14000 gs i almindelig brug kan justeres i området 600 - 14000 GS (relateret til materialegenskaber).
3.
4. Prøvestørrelsesområde: (Magnetisk polafstand) 0 - 5mm Generelt anvendelig størrelse: ~ 1,0 - 3,0 mm
5. Magnetisk feltjusteringsområde (til reference, der er relateret til materielle egenskaber): Når den magnetiske polafstand er 4 mm, er den stærke magnetfeltposition 5000 - 14000 gs. Når den svage magnetfeltposition er 1600 - 5000 GS, er den stærke magnetfeltposition 4000 - 12000 GS, den svage magnetfeltposition er 1000 - 4000 g, afstanden er 8 mm stærk magnetfeltposition 3000 - 10000 Gs svag magnetfeltposition 600 - 3000 gs
6. Referenceproduktivitet: 5 - 25 kg/t
7. Rullehastighed: 55 r/min
8. Elektrisk vibrationsføder: Frekvensjusterbar.
9. Strømforsyning: 220V50Hz. Enhedsorganet er korrekt jordet.
10. Strømforbrug af hele maskinen: Ikke mere end 500VA. 11. Overordnede dimensioner: Længde × Bredde × Højde (360 × 450 × 460 mm) 12. Referencevægt: ~ 75 kg

Maskinen er hovedsageligt sammensat af

(01) Excitation System, (02) Roterende mekanisme, (08) Feeding System, (07) Produktopsamlingsdel og (03) elektrisk kontrolsystem.
1. excitationssystem: Sammensat af fast magnetisk pol, rullehastighedsmagnetisk pol og excitationsvikling og excitation DC -strømforsyning installeret på både, er de øvre og nedre magnetiske poler arrangeret parallelt. Den lukkede magnetiske sløjfe er dannet af to ruller med en diameter på 120 mm og den nedre flade magnetiske pol. De to maksimale arbejdsafstande kan justeres ved at øge eller reducere bagpladen. Ved at justere spændingen på spændingsregulatoren, kan DC -strømmen leveret af siliciumelementet til den faste excitationsgruppe og den roterende magnetiske pole -excitation, der er leveret af børsten, øges glat fra nul til beløbet til den nominelle værdi 2 i henhold til det hastighed, for at tilpasse sig valg af forskellige mineraler, kan det magnetiske feltstyrkeområde af maskinen være opdelt i et stærkt magnetisk felt og svagt felt Feltudvælgelseskontakt på panelet. Når separationsmagnetisk afstand er 4 mm, er valg af magnetfeltvalg indstillet til positionen "stærke magnetfelt", og excitationsstrømmen er 2 ampere, den maksimale magnetfeltintensitet er ikke mindre end 14000 OST. (1110 ka/m)

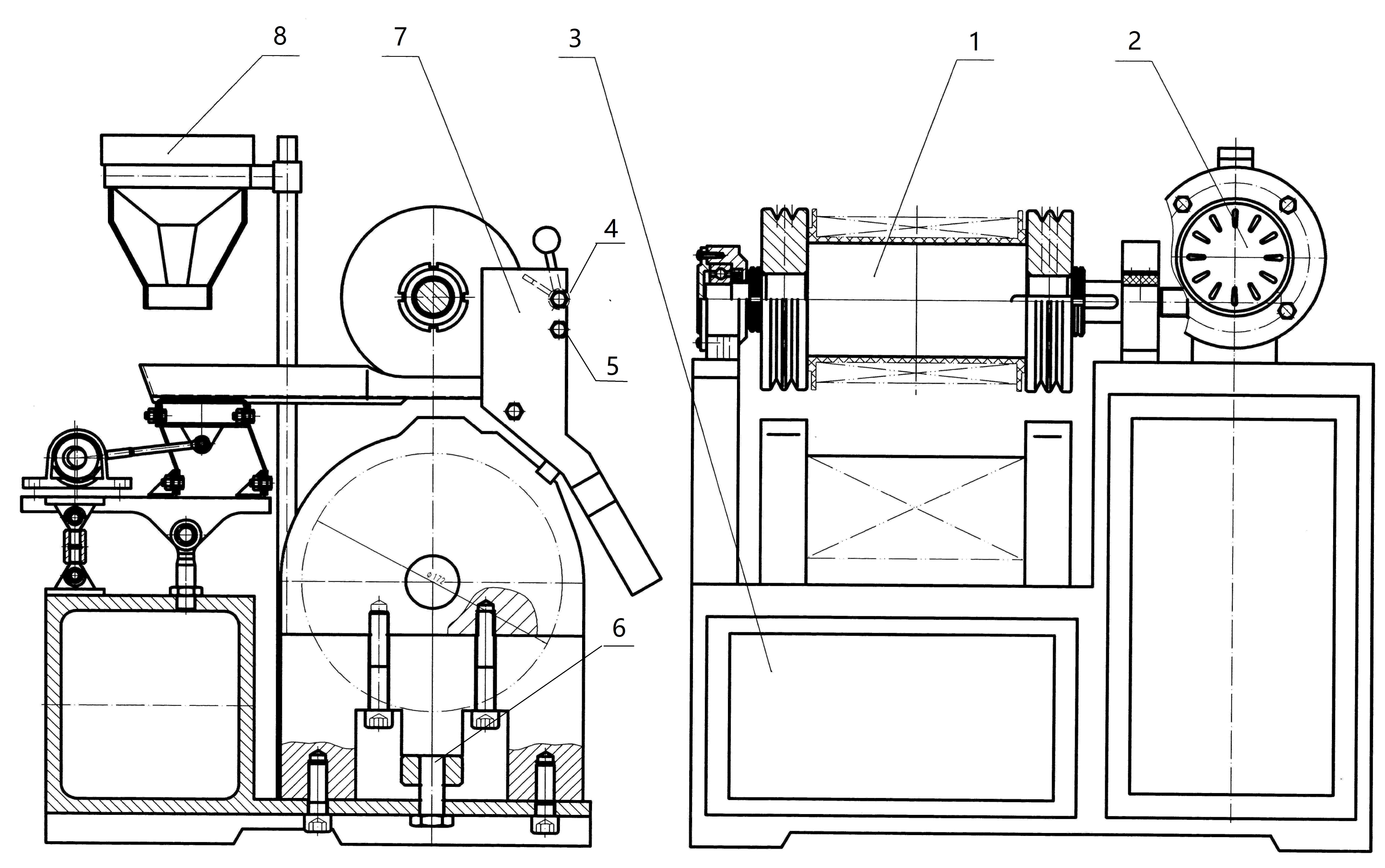

Hovedstrukturdiagram
